反擊式破碎機簡稱反擊破，是一款利用沖擊能對中等硬度脆性物料進行破碎的加工設備，其出料粒度比顎式破碎機更細，在石料生產線中常與顎破合作用于二段破碎作業。該機主要分為單轉子反擊破和雙轉子反擊破兩大類，具有破碎比大、破碎后物料粒形好、出料粒度大小可調節、破碎規格多樣化（可碎石可制砂）等優點。

使用范圍

反擊式破碎機適用于處理邊長100-500mm 、抗壓強度不超過350MPa的中等硬度物料中細碎加工，處理范圍包括重晶石、石灰石、方解石、白云石、廢棄混凝土、建筑垃圾等200多種石料，在水泥、電力、建材、化工、煤炭、冶金、建筑垃圾再生處理等行業得到廣泛應用。

現場航拍視頻

性能優勢

反擊破VS顎破

反擊式破碎機是根據工作原理命名的，即利用反擊沖擊力對物料進行擊打式粉碎，與顎破等擠壓式破碎原理相比，具有多個方面的應用優勢。

1、破碎比大：擊打式破碎機的破碎比可達到50以上，而擠壓式破碎機很難超過20，所以反擊破也能用于單段破碎的場合。

2、產品質量好：沖擊式破碎機產品的針片狀百分比含量可低于10%，而擠壓式破碎機的針片狀百分比含量會高于15%。所以如果工程項目對砂石骨料中針片狀含量有嚴格限定，通常采用反擊式破碎機來作為成品料加工設備，生產各種砂石骨料。

高清圖片

反擊式破碎機設計特殊，美觀大氣，“顏值”與“才華”集一身，以下為反擊破多方位展示圖，供客戶參考。

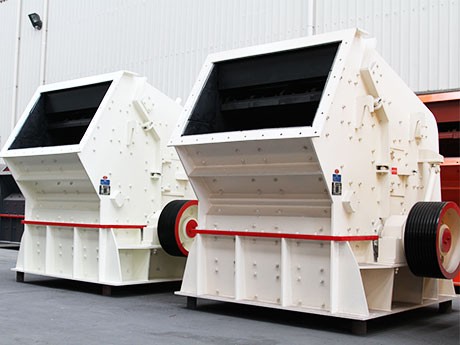

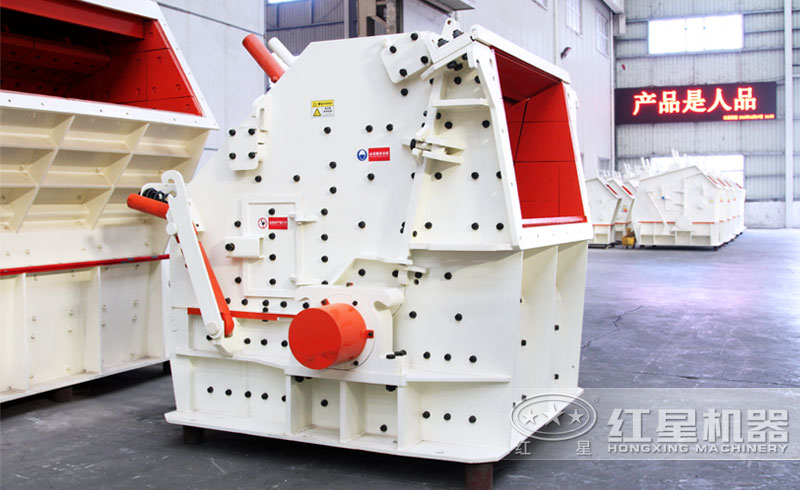

CI反擊式破碎機

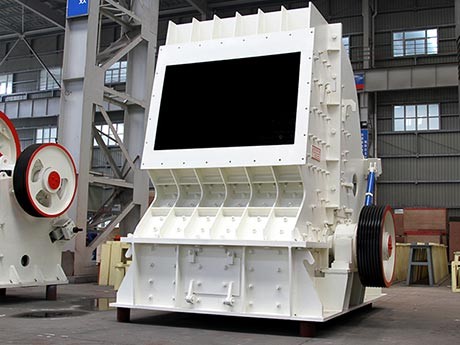

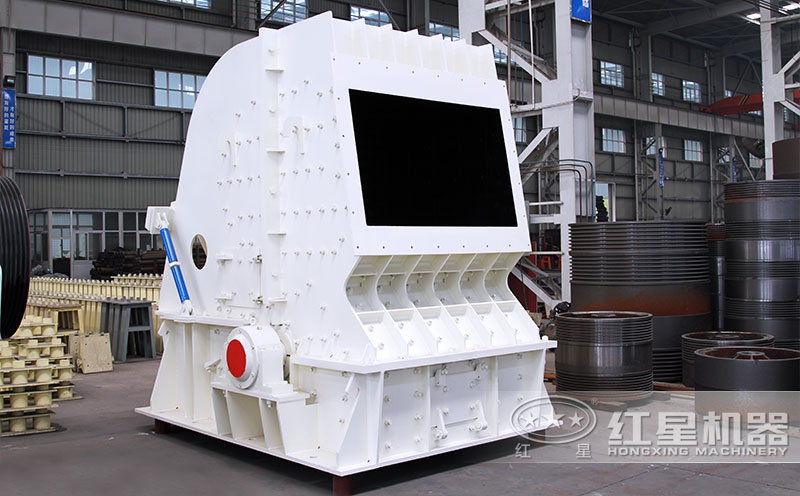

HD德版反擊破盡顯高大氣質

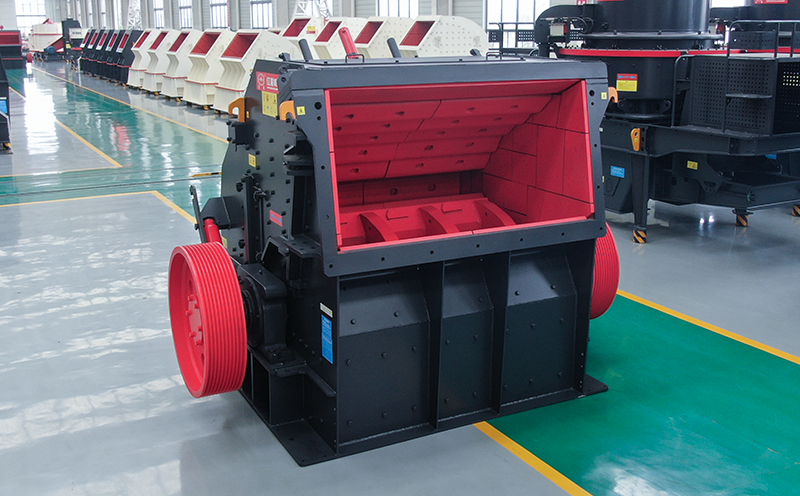

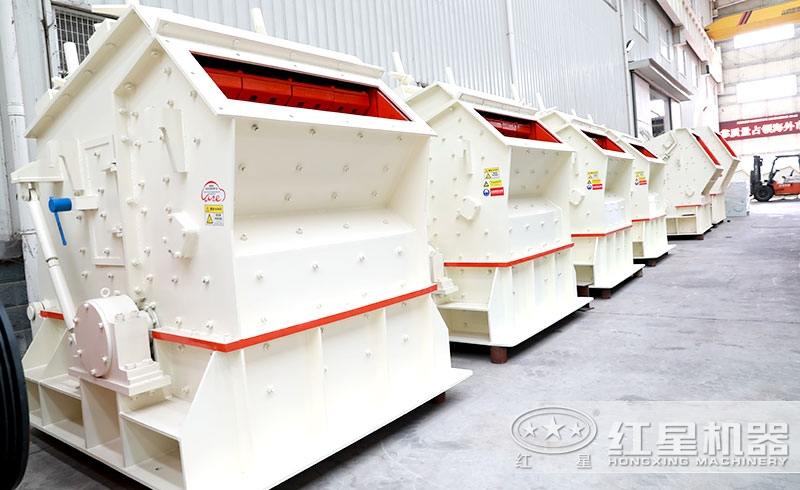

PF反擊式破碎機車間高清新圖

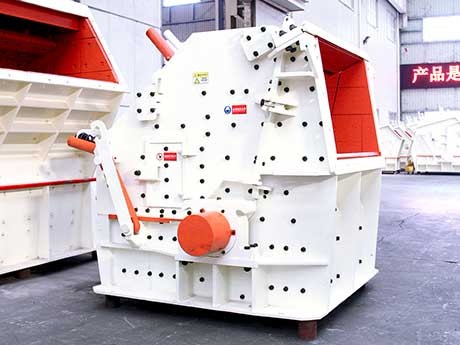

歐版、德版反擊破受到客戶點贊及好評

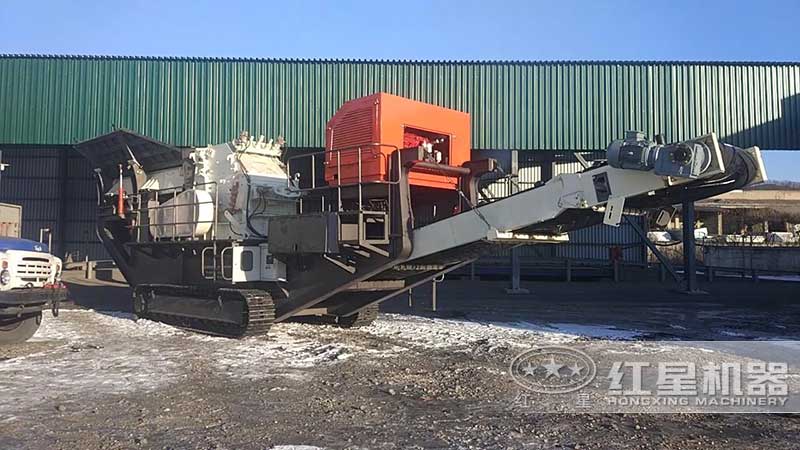

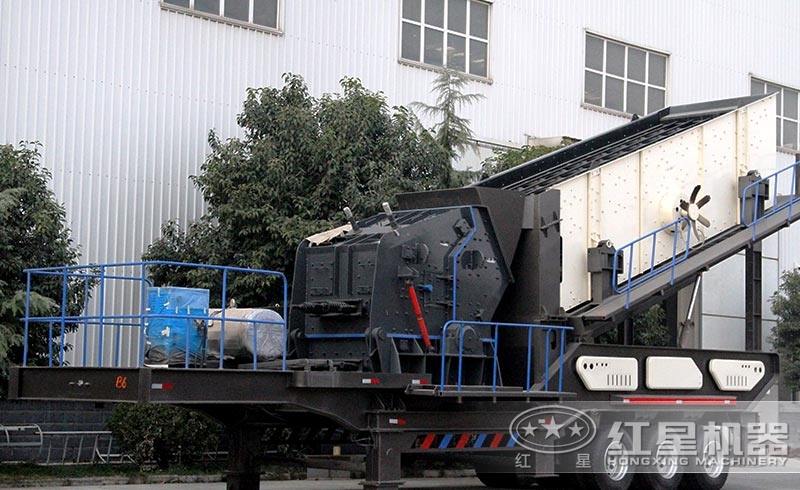

移動反擊式破碎機，可隨車自由行走，整機能代替一條生產線

反擊破價格

用戶在選購反擊式破碎機時比較關心話題是其價格，反擊破價格主要與其型號、規格、參數、材料等有著很大關系，因此用戶在購買時需要各方面綜合考慮，才能選擇更具價格優勢、性價比更高的機器。（獲取紅星反擊式破碎機報價請"在線咨詢"）

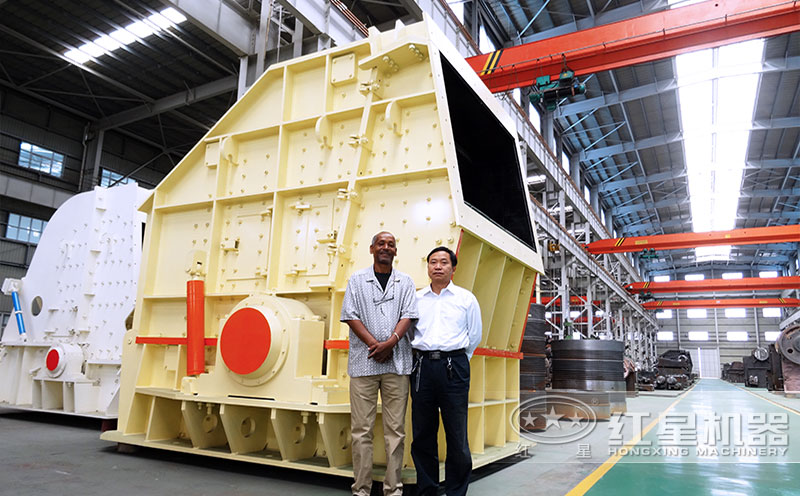

客戶蒞臨我廠參觀反擊式破碎機

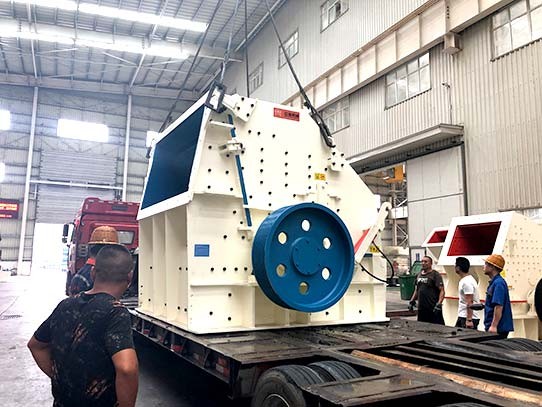

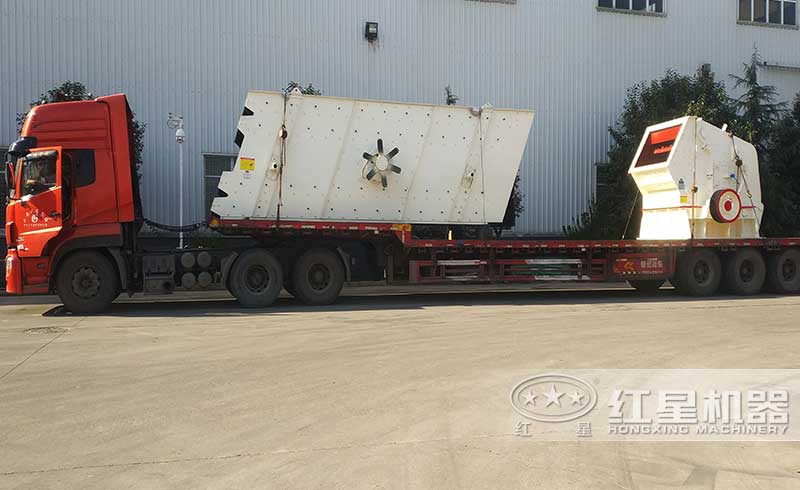

紅星反擊式破碎機成套設備發貨現場

河南紅星礦山機械有限公司位于河南省會鄭州，是一家大型反擊破生產廠家，生產的反擊破設備具有粒度均勻且過粉現象少、能耗低、價格實惠等優點，歡迎新老客戶來廠參觀選購。

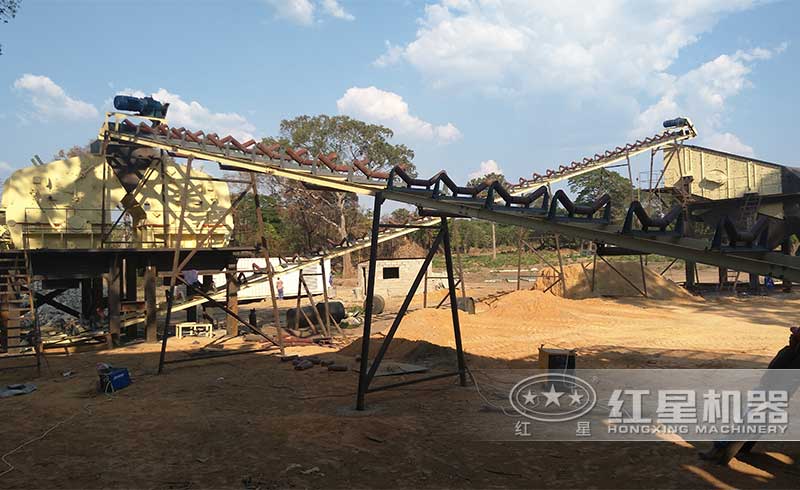

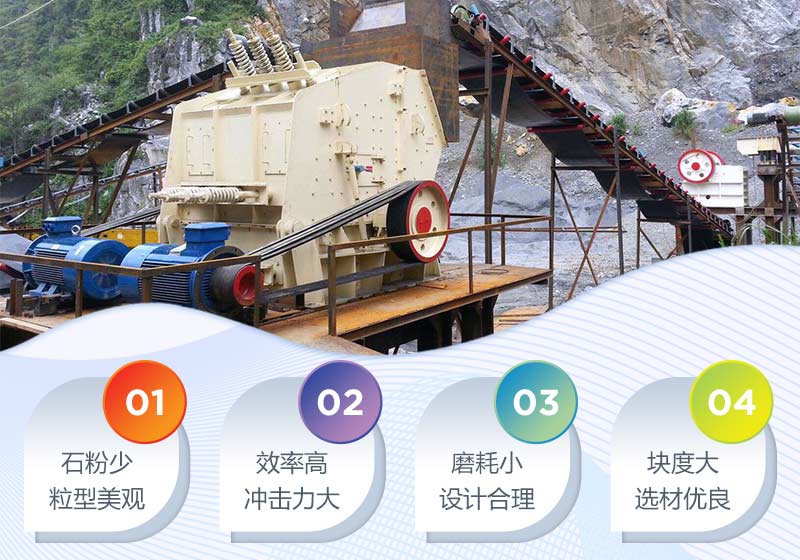

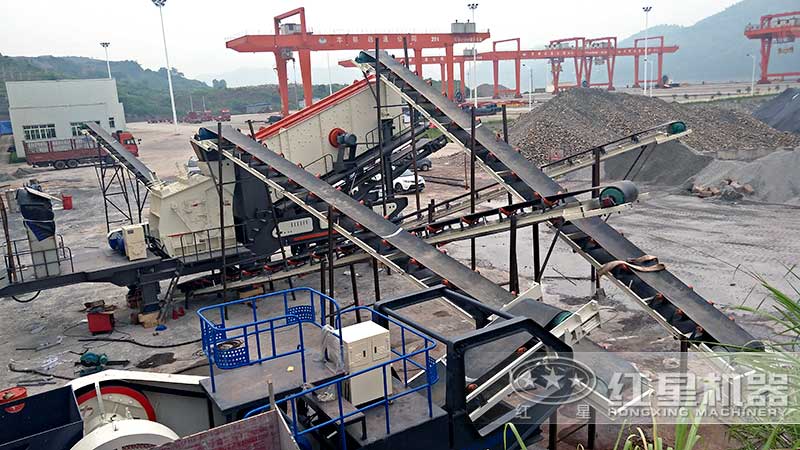

工作現場實拍

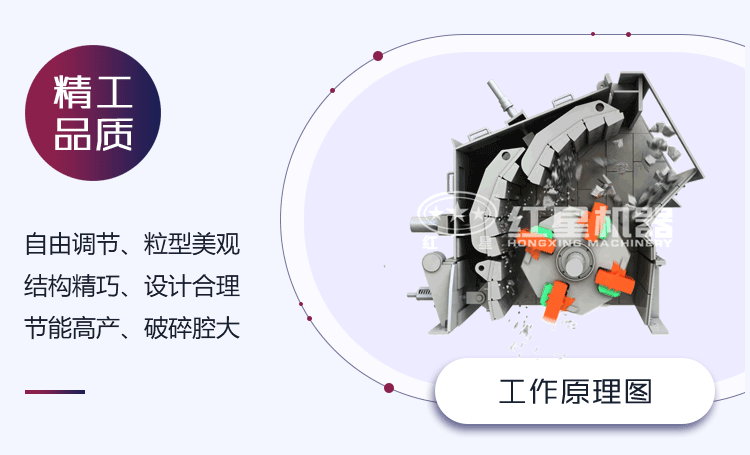

工作原理

反擊式破碎機是利用轉子高速旋轉時產生的沖擊能，對進入破碎腔內的待加工物料進行機械性粉碎的。

電源接通后，電機開始工作，轉子由電動機經V型皮帶帶動作加速轉動，直到轉子保持穩定的高速旋轉狀態（不同機型的轉子轉速設定值不同），礦石由進料口進入反擊破破碎腔，在下落的過程中會與高速旋轉的轉子碰撞，并且從碰撞過程中獲得巨大的反向動能，作高速拋物線運動撞向反擊板，后再被反擊板彈回來與高速旋轉的錘頭作二次撞擊破碎，物料在反擊破破碎腔中如此往返撞擊多次得到充分破碎，順利從設備排料口排出。

主要配件

其主要零部件有彈簧、欄桿、前反擊架、后反擊架、反擊襯板、方鋼、反擊襯板螺栓、翻蓋裝置、主軸、板錘、轉子架、襯板、鎖緊塊、壓緊塊等。

反擊板

反擊板的作用是承受被板錘擊出的物料的沖擊，使物料受沖擊而破碎，并將沖擊破碎后的物料重新彈回沖擊區，再次進行沖擊破碎獲得所需的產品粒度。

反擊板一般采用鋼板焊成，其反擊面上裝有耐磨的襯板，但也可用反擊輥或篦條板組成。

轉子

轉子大都采用整體鑄鋼制成，結構堅固耐用，易于安裝板錘，它的質量大，能滿足破碎要求。小型和輕型反擊式破碎機的轉子也可采用鋼板焊接而成。

板錘

板錘的形狀與緊固方式及工作載荷密切相關。板錘一般采用高鉻鑄鐵、高錳鋼和其它耐磨合金鋼制成。板錘的形狀很多，有長條形、T形、S形、工形、斧形和帶槽式等形狀，一般為長條形。

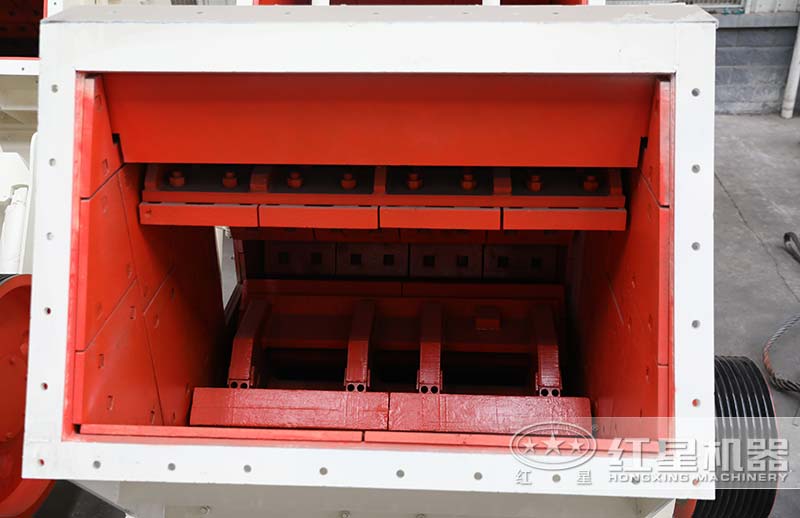

反擊式破碎機進料口，可看見反擊板、板錘、內襯、轉子

安裝注意事項

（1）反擊破碎機電泵工作時伴隨振動，在安裝時和試車前均應緊固好所有的緊固件，在生產運轉中也應定期檢查，隨時緊固。

（2）安裝中應注意反擊破旋向（在帶輪上標有旋向箭頭）不可逆轉。

（3）把反擊破碎機的電動機安裝好后，應根據安裝情況，配備傳動帶防護罩。

（4）反擊板與板錘的間隙應按工作需要逐漸調小，調整后應用手轉動轉子數轉，檢查有無撞擊。調整完畢后，應鎖緊套筒螺母，防止反擊板受振動后螺母松動而逐漸下降與板錘相碰撞，造成安全事故。

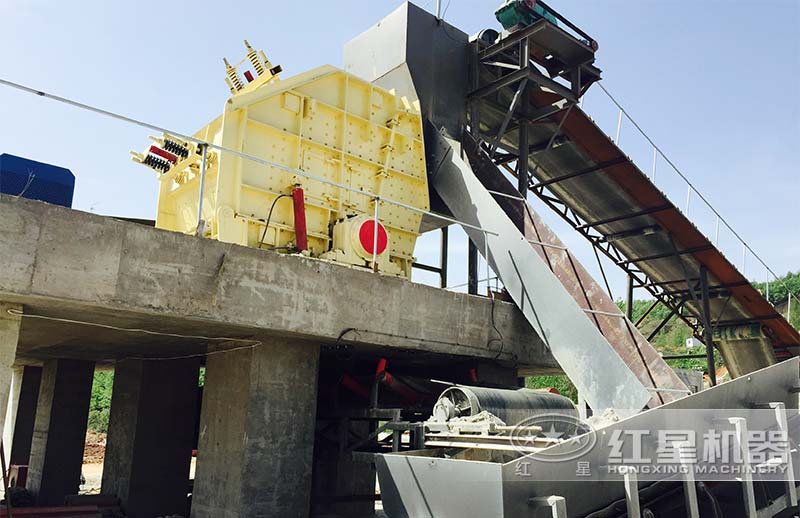

反擊破安裝現場

調試事項知悉

1、 轉子在出廠前已經通過平衡處理，用戶一般不需要再作平衡試驗，在更換錘頭及轉子部件時，應作平衡配置。

2 、主機安裝應調平衡，主軸水平度誤差小于1mm/m，主從動輪在同一平面內，調整皮帶松緊適度，固定電動機。

3、檢查各部件安裝位置是否移動、變形、鎖緊所有螺栓，檢查密封是否良好。

4、檢查電器箱接線及緊固情況，調整延時繼電器及過載保護器，接通電路，試驗電機轉向，選擇合適規格的保險絲。

5、檢查液壓系統動作是否可靠，有無滲漏現象。

6、清除反擊式破碎機內異物，用手搬動轉子，檢查有無磨擦、碰撞。

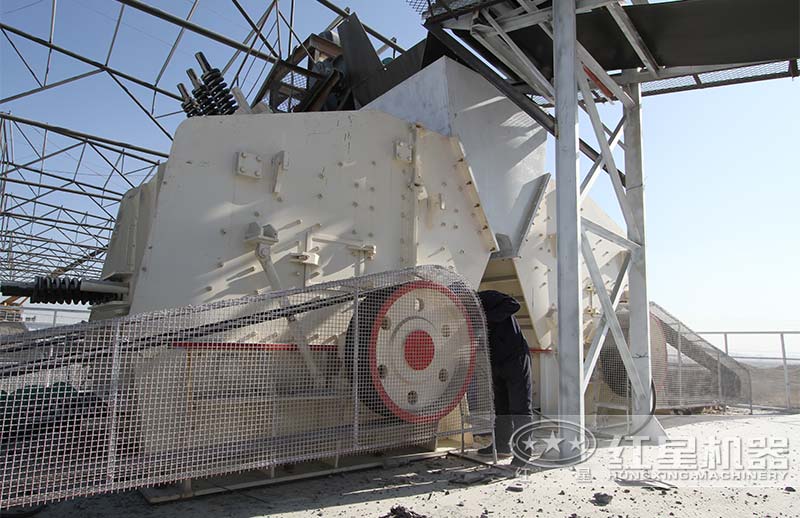

反擊破安裝好后要進行參數調試

日常養護

砂石生產中，反擊式破碎機是第二道工序，大的物料經鄂破處理后，再到反擊破碎機中進行二次破碎，出料粒度一般可在0-60mm范圍內調整。它是一款擊打式破碎設備，為保證其可以更好的在砂石生產線中持續運行，保證機器的正常使用壽命或者延長使用壽命，用戶應該對其進行經常性的維護和保養。

1、在新機投入運行后，每班工作完畢時必須對反擊破進行全面的檢查。

2、每周運行后對反擊破的電機、潤滑進行一次全面檢查。檢查的內容包括固定部位的緊固情況、皮帶傳動、軸承密封、反擊襯板、襯板的磨損情況進行全方位的檢查，并結合檢修周期建立定期的維修和更換制度。

3、經常注意和及時做好摩擦面的潤滑工作。反擊式破碎機所采用的潤滑油，應根據破碎機機器使用的地點，氣溫等條件來決定，一般可采用鈣—鈉基潤滑油。

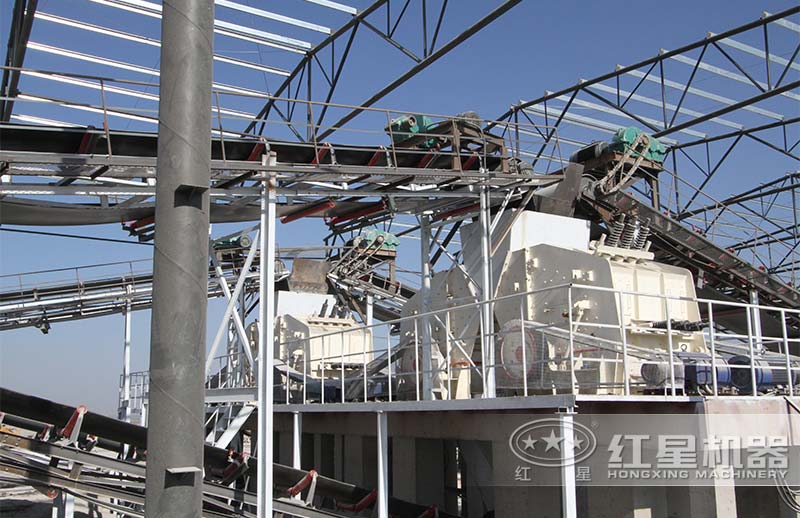

反擊破日常工作狀態

反擊破參數
